供應WDS-95開關柜智能操控裝置；WDS-95開關柜智能操控裝置生產廠家

一、概述

WDS-95系列開關柜智能操控裝置用于3~35KV戶內開關柜，取代現有的一次回路模擬、帶電顯示器、自動加熱控制器、斷路器分合

閘按鈕、斷路器分合閘狀態指示、接地開關指示、增加了智能語音防誤、溫度顯示，帶電提示功能，適用于中置柜、手車柜、固定柜、

環網柜等多種開關柜。


二、產品特點


◆ 動態一次模擬圖可以顯示斷路器分合閘，手車位置、接地開關位置、彈簧儲能等指示。


◆ 高壓帶電顯示及閉鎖適用于3.6-40.5KV/50HZ系統，與相應等級的傳感器配合使用，顯示主回路帶電情況及閉鎖功能。


◆ 帶有2路溫度，濕度顯示。并可根據需要自行設置加熱的限值及回差，通訊地址，波特率等。


◆ 當斷路器或接地開關處于合閘位置時，若操作小車位置時，會有語音提示糾正錯誤。


◆ 儀表面板上設有分、合閘轉換開關，遠方、就地轉換開關，儲能，照明開關，方便用戶現場操作。


◆ 可選配1路RS485通訊口(ModBus通信協議)。


三、技術指標

◆ 工作電源： AC/DC 80V~270V  50~60Hz.；


◆ 使用環境：-10~55℃,相對濕度小于93%RH,無腐蝕氣體場所,海拔高度≤2500M；


介質強度：≥AC2000V ；絕緣性能：≥100兆歐；


抗電磁干擾性能符合IEC255-22的標準規定；


◆ 溫度測量： 0～100℃，±1℃。濕度測量：0～99%RH，±5.0%RH；


◆ 控制限值： 溫度下限10℃，回差5℃，過熱溫度值50℃，濕度限值85%RH；（出廠設定）


◆ 輸出接點：AC250V ；


◆ 開孔尺寸：220mm×165mm；


四、功能介紹


◆ 斷路器狀態顯示：


斷路器合閘時，斷路器常開觸點閉合，紅色模擬條發光；


斷路器分閘時，斷路器常閉觸點閉合，模擬條發光；


◆ 斷路器位置顯示：


工作位置觸點閉合時，顯示斷路器位于工作位置，模擬條發光；


試驗位置觸點閉合時，顯示斷路器位于試驗位置，紅色模擬條發光；


手車位于試驗位置與工作位置之間時，發光管均發光；當手車移出開關柜時，發光管均不亮。


◆ 接地開關位置顯示：


無源觸點閉合，顯示接地開關合閘，紅色模擬條發光；


無源觸點斷開，顯示接地開關分閘，模擬條發光；


◆  彈簧儲能顯示：


      無源觸點閉合，顯示斷路器已儲能，紅色指示燈亮。


◆  高壓帶電顯示部分：


      LED啟輝電壓（KV）：額定相電壓×0.15-0.65；


      閉鎖啟控電壓（KV）：額定相電壓×0.65；當帶電顯示器處于無電狀態下，閉鎖才可解除。解除后，閉鎖解除指示燈亮。


◆  加熱除溫控制部分：


     ① 可帶1-2路加熱器，當環境濕度≥85%RH時，啟動加熱；≤85%RH時，退出加熱。


② 當環境 溫度≤10℃時，啟動加熱； ≥16℃時，退出加熱。需手動加熱時，按下加熱器電源按鈕，


加熱器加熱；手動加熱時，再次按下加熱器電源按鈕，則停止加熱。過熱報警：環境溫度≥


50℃時，過熱報警觸點閉合，過熱指示亮（或可根據用戶要求啟動排風）；


◆  智能防誤提示功能：


         ① 當斷路器位于試驗位置與工作位置之間時，此時斷路器處于合閘狀態時，有“請分?jǐn)嗦菲鳌钡恼Z音提示，至操作者分閘操作后止，

以防止操作者在斷路器處于合閘狀態時，誤強行推進手車于工作位置；


② 當斷路器位于實驗位置與工作位置之間時或處于工作時，如果接地開關誤被強制合閘，有“請分接地開關”的語音提示，至操作分閘操

作止，以防止操作者誤合接地開關。當上面兩條誤操作同時出現時，有“請分?jǐn)嗦菲鳌⒄埛纸拥亻_關”的語音提示；


◆  分合閘功能：


     顯示儀面板上設有合閘、分閘按鈕（或轉換開關）和儲能按鈕、遠方/就地轉換開關，照明開關；

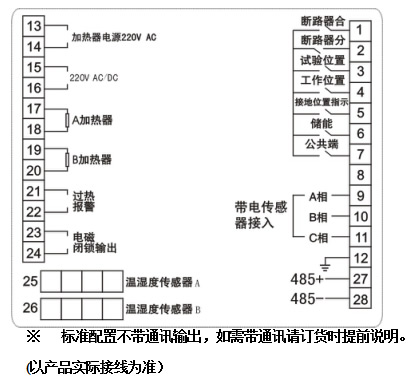

五、產品接線圖

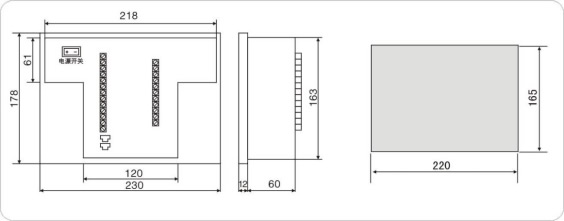

五、外形及開孔尺寸（單位：mm）
